閘機是如何制造出來的?(四)

閘機是如何制造出來的?(四)

編輯:admin     產品知識 | 閘機是如何制造出來的?(四) 2023-06-02

六,整機組裝。

3. 控制模塊。

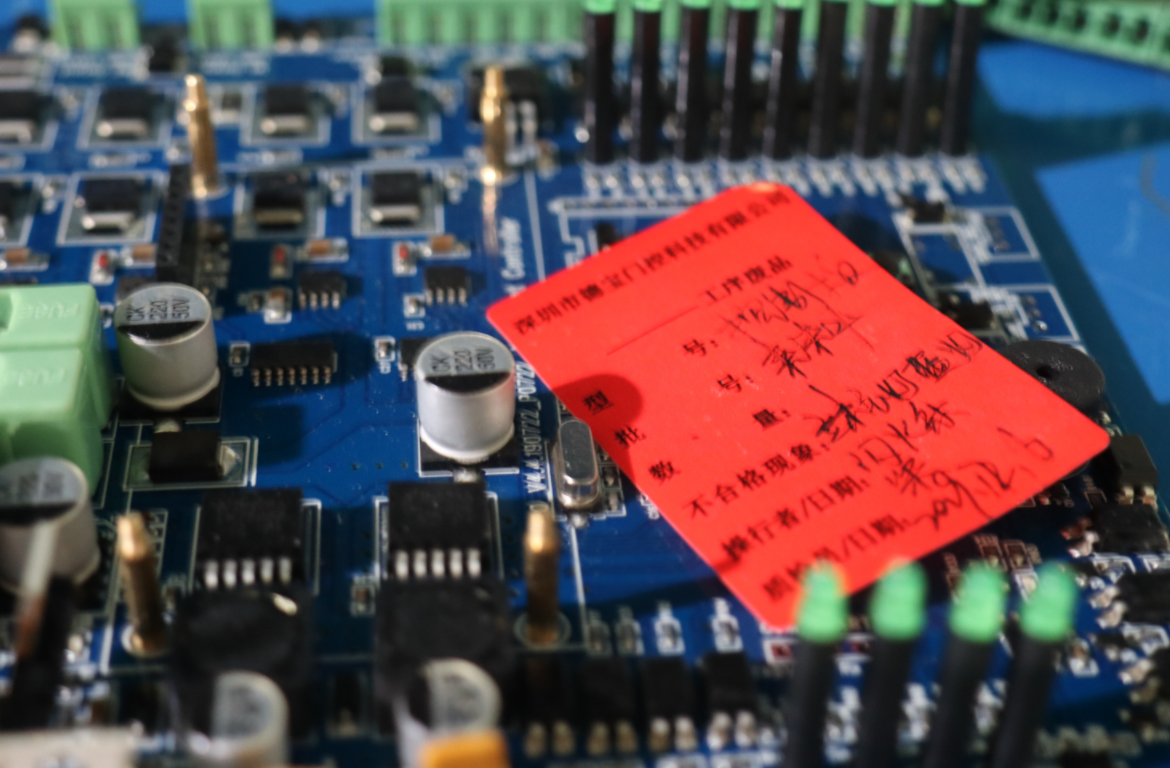

控制模塊,一般是指控制閘機的控制板,是一種利用微處理器技術實現各種電氣部件的聯動和驅動電機的控制。微處理器一般采用單片機,但如果控制系統比較復雜,或是需要與很多其他系統(如票務系統、門禁系統等)集成時,并且對響應時間要求很高的情況下,需要采用性能更高的ARM處理器甚至Cortex處理器。

簡單控制電路一般由主控板、電機控制板及輔助控制板即可實現,復雜控制電路(如地鐵閘機的驗票,海關通道)則需要配置專門的工控機來實現。




控制板,是一部機器的大腦,其重要性不言而喻。但其實,針對通道這個行業,很少有所謂的廠家擁有自己的通道控制板。大多數都是利用市場上的“公模板”進行組裝,這樣就導致這些所謂的廠家無論是對控制板本身質量的把控,還是非標更改,以及后續與客戶項目的配合,都會非常的困難。

4. 輔助模塊。

輔助模塊有很多,多為閘機主要功能以外的附加功能,也很重要,這些輔助模塊通常是閘機功能性的體現。這部分也是不同廠家的閘機,差異最多的地方。如:LED指示模塊、計數模塊、行人檢測模塊、報警模塊、權限輸入模塊、語音提示模塊等等。下面就簡單做一些介紹。

1) LED指示模塊:一般由LED點陣或LED顯示屏組成,用于指示閘機的通行狀態和方向,有的還包含文字或圖案等提示信息或者歡迎信息等。

2) 計數模塊:用于記錄通行人數,可通過LED數碼管或顯示屏顯示出來,可以清零和設置計數上限,很多也會將這部分功能嵌入到控制板的單片機中。

3) 行人檢測模塊:用于識別行人的通行狀態,判斷行人是否合法通行,并且可以判斷行人是否處于攔阻體運動范圍內,以保護行人的人身安全。檢測模塊的性能非常關鍵,影響到閘機的有效性和安全性,主要由硬件--傳感器和軟件--識別算法等方面決定。傳感器一般采用紅外光電開關(比較常見)或紅外光幕,紅外光電開關又分為成對使用的對射式(比較常見)和單個使用的反射式;高端閘機會采用10對以上紅外光電開關,特殊場合會采用高性能紅外光幕或其他特殊的傳感器。另外識別算法也很重要,不同行人的身高、步距、速度各不相同,攜帶行李的尺寸和位置也多種多樣,還要考慮到多人連續通過前后間距(防尾隨),有些場合還要考慮騎自行車通行的情況,高端閘機廠商一般會根據大量的實驗數據建立相應的數學模型,自行開發識別算法,可以有效識別行人、行李和自行車等常見的通行目標,并且防尾隨距離可以達到20mm以內,該指標同時取決于傳感器識別精度和算法,普通閘機防尾隨距離只有350mm左右??梢哉f這部分的差別是閘機“高端”“低端”區別的重要體現。



4) 報警模塊:閘機在各種非正常使用狀況下會觸發報警,用于提示或警告行人、管理者和維修者,這些狀況包括非法通行、閘機異常、上電自檢等,報警方式包括蜂鳴(比較常見)、燈光、語音等,也可以這些互相搭配,綜合使用。

5) 權限輸入模塊:行人在通行之前需要讓閘機“知道”自己是否具備合法通行的權限,即“輸入”權限讓閘機判斷是否可以放行。輸入方式有很多種,如IC/ID卡等刷卡方式、生物識別(人臉識別,指紋識別,虹膜識別,聲紋識別等)、輸入密碼、投幣等,簡單的有直接按鈕通行。該模塊一般與門禁系統或票務系統相結合。在自由通行的場合則無需此模塊。

6) 語音提示模塊:這里的語音提示與前面的報警模塊中的語音報警不同,主要是用于輔助提示行人相關的信息,如提示通行門票的類型、歡迎信息等。

【未完待續……】
